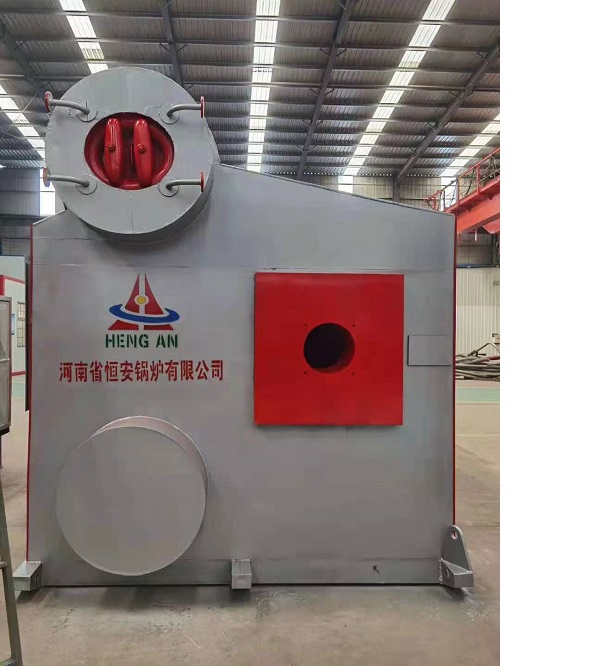

SZS燃油气蒸汽锅炉是一种双锅筒、纵置式、微正压室燃烧的水管型蒸汽锅炉，出口介质为低压、次中压，过热蒸汽/饱和蒸汽，即可满足工业供热用气所需，也能满足中小型发电站的需求。 该锅炉采用D型布置，上下锅筒为纵向布置，烟气流程隔墙为膜式（密排）水冷管壁，锅炉左侧布置的是对流管束，对带过热器的锅炉，过热器布置在炉膛出口转弯区。为提高锅炉热效率，尾部布置有一组节能器，更大限度的节约能源。
1、采用双锅筒型布置，结构紧凑，占地面积小，火焰充满度好。
2、炉膛采用膜式水冷壁结构，锅炉整体采用全封闭焊接结构的气密性内护板，炉墙密封性好。
3、锅炉布置受热面面积大，设计有足够大的汽水空间，保证锅炉参数稳定。
4、尾部布置有烟气冷凝回收装置，能有效控制排烟温度，锅炉热效率高。
5、采用高热阻材料作为绝热层，保温性能良好。锅炉外层采用压制护板，外观美观、漂亮。
6、采用快装结构，整台锅炉设计在钢性很强的底座上，安装运输方便。
7、炉膛设有检查孔，为使用、维修提供了很大方便。炉顶设有防爆门。
8、采用全自动燃烧器，给水采用连续电动调节，燃烧效率高。并具有多重保护功能，运行安全可靠。
| 项目型号 | SZS系列 | ||||||||||
| 额定蒸发量（t/小时） | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 35 | |
| 额定蒸汽压力（Mpa) | 1.0 1.25 1.6 2.5 | ||||||||||
| 饱和蒸汽温度（°C) | 184 194 204 224 | ||||||||||
| 锅炉热效率% | 90%——92% | ||||||||||
| 燃料耗量 | 柴油Kg/h | 261.3 | 327 | 392.5 | 523.2 | 654 | 784.8 | 981 | 1117 | 1310 | 2710 |
| 重油Kg/h | 278 | 347.5 | 417 | 556 | 695 | 834 | 1042.5 | 1251 | 1390 | 2880 | |
| 天然气m3/h | 317.2 | 396.5 | 475.8 | 634.4 | 793 | 951.6 | 1189.5 | 1427.4 | 1586 | 3285 | |
| 液化气m3/h | 116 | 145 | 174 | 232 | 290 | 348 | 435 | 522 | 580 | 1200 | |
| 城市煤气m3/h | 674 | 812.5 | 1011 | 1348 | 1685 | 2022 | 2527.5 | 3033 | 3370 | 6980 | |
| 外形尺寸 | 长（mm) | 5600 | 5800 | 6200 | 6400 | 7000 | 7840 | 8100 | 8230 | 8920 | 13200 |
| 宽（mm) | 2600 | 2600 | 2700 | 2700 | 3000 | 3400 | 3400 | 3590 | 3590 | 5800 | |
| 高（mm) | 3400 | 3400 | 3400 | 3400 | 3450 | 3450 | 4100 | 4290 | 4290 | 6580 | |
| 主蒸汽出口（DN） | 100 | 125 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | |
| 烟囱直径(mm) | 550 | 650 | 650 | 800 | 800 | 900 | 900 | 1200 | 1200 | 1800 | |
| **大件运输重量（T） | 26.1 | 28.5 | 30.3 | 32.6 | 34.6 | 38.9 | 5.8 | 6.2 | 6.8 | 12.9 | |
| 结构形式 | 快装散装 | ||||||||||
