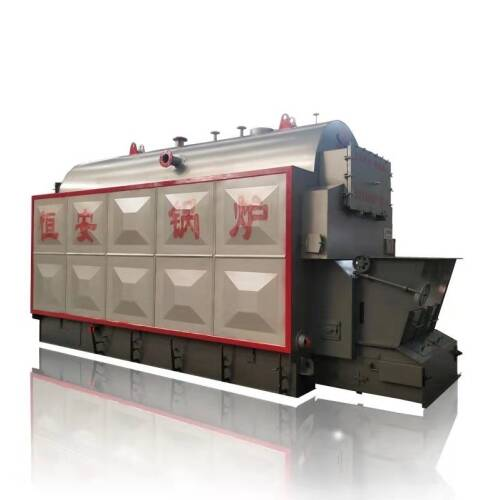

CDZH/CDZL生物质卧式热水锅炉,是一种卧式三回程水火管混合式锅炉,在锅筒内布置螺纹烟管。炉膛左右二侧装有光管水冷墙。采用轻型活动炉排采用人工加料,配有鼓风机、引风机进行机械通风。该炉前后拱采用新型的节能技术炉拱。燃料从料斗落到炉排上,进入炉膛燃烧后,火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱,再由前烟箱折回锅内管束,通过后烟箱进入省煤器,然后由引风机抽引通过烟道**烟囱排向大气。
CDZH/CDZL生物质卧式热水锅炉,是一种卧式三回程水火管混合式锅炉,在锅筒内布置螺纹烟管。炉膛左右二侧装有光管水冷墙。采用轻型活动炉排采用人工加料,配有鼓风机、引风机进行机械通风。该炉前后拱采用新型的节能技术炉拱。燃料从料斗落到炉排上,进入炉膛燃烧后,火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱,再由前烟箱折回锅内管束,通过后烟箱进入省煤器,然后由引风机抽引通过烟道**烟囱排向大气。
1、锅炉型式为卧式快装锅炉、工质自然循环。 该锅炉换热系统由锅筒、左右集箱、水冷壁组成,主要受热面有炉膛水冷壁、部分锅筒和锅筒内的对流管束。
2、设计性能杰出: 该锅炉主要受热面管采用适用于低中压锅炉用的20#无缝钢管制成,锅筒适用锅炉专用钢板制成,左右集箱采用无缝钢管制成。
3、锅炉炉拱采用耐火混凝土捣制而成。后拱低而长,燃烧良好,两翼烟道和侧墙砖采用耐火材料烧结砖。锅炉前墙、后墙采用通用耐火砖。
4、炉排配风合理,燃烧室较大,煤种适用性强。适应各类烟煤或无烟煤、混合煤。燃烧充分。由于高温烟气首杰出入沉降室,再由两侧进入两翼烟道、前烟箱,因而消烟除尘效果好。
5、水循环简单,受压部件结构合理,在保证水质的情下,完全可以安全运行。
6、燃烧设备为快装炉排,燃烧设备在厂内制造安装完毕,运输**工地后直接安装在地基上即可。具有结构合理、紧凑,钢材耗量低,使锅炉性能、重量、结构尺寸与国内同容量产品相比具有明显的杰出性。
7、节能环保:采用新气化燃烧技术,设置了杰出的气化旋转燃烧室,内置旋流二次配风,使燃料燃烧更加充分。
8、采用高效传热元件—螺纹烟管,配以合理的烟气流速,使锅炉热效率更高。热效率高达85%以上。
9、锅炉采用国家推广的绿色可再生生物质木质颗粒燃料,CO2达到零排放,烟尘排放浓度小于50mg/m3,烟气黑度小于林格曼I级,各项指标均达到国家一类地区环保标准。
10、运行费用低:由于锅炉本身所使用的燃料(木质生物质颗粒)是属于国家支持推广的新型环保燃料,是一种可再生资源。具有热值高,成本低,来源广泛的特点。其运行成本仅是电锅炉的四分之一,燃油(气)锅炉的二分之一以下。
11、自动化程度高:数字集成控制器,可按用户设定自动控制器燃烧工况,操作简单方便,自动点火,自动上料,自动清灰。
12、安全:采用高标准,高质量的辅机、附件和自动控制设备,保证锅炉安全、稳定运行。
13、外观新颖:锅炉外观设计美观大方。
参 数 型 号 | CDZH0.7 CDZL0.7 | CDZH1.4 CDZL1.4 | CDZH2.1 CDZL2.1 | CDZH2.8 CDZL2.8 | CDZL4.2 | CDZL5.6 | CDZL7 | ||
输出功率 | MW | 0.7 | 1.4 | 2.1 | 2.8 | 4.2 | 5.6 | 7 | |
额定发热量 | 万大卡 | 60 | 120 | 180 | 240 | 360 | 480 | 600 | |
工作压力 | MPa | 常压 | |||||||
出/回水温度 | ℃ | 85/60 | |||||||
热效率 | % | ≥86 | |||||||
适用燃料 | 生物质颗粒/煤/木柴 | ||||||||
供暖面积 | m2 | 6000 | 12000 | 18000 | 24000 | 36000 | 48000 | 60000 | |
受热面积 | m2 | 31 | 69.5 | 100 | 126 | 138 | 173 | 233 | |
炉排面积 | m2 | 1.85 | 2.8 | 3.4 | 4.6 | 7.8 | 10.4 | 12.8 | |
锅炉水容积 | m3 | 2.1 | 3.3 | 4.6 | 5.8 | 6.6 | 8.5 | 10.3 | |
耗电功率 | KW | 8.5 | 13.6 | 16.2 | 38.5 | 55.6 | 68 | 94.5 | |
接口 尺寸 | 出/回水 | DN | 80 | 125 | 125 | 150 | 150 | 200 | 200 |
排污 | DN | 50ⅹ2 | 50ⅹ2 | 50ⅹ2 | 50ⅹ3 | 50ⅹ3 | 50ⅹ3 | 50ⅹ3 | |
烟囱 | DN | 300ⅹ150 | 500ⅹ250 | 800ⅹ315 | 1100ⅹ400 | 1400ⅹ500 | 1700ⅹ600 | 2000ⅹ700 | |
运输重量 | T | 13/15 | 18/20 | 21/24 | 23/26 | 35 | 46 | 58 | |
运输 尺寸 | 长 | mm | 3880 | 4460 | 4890 | 5274 | 7320 | 7735 | 8400 |
宽 | mm | 1840 | 2240 | 2350 | 2440 | 2733 | 3020 | 3264 | |
高 | mm | 2800 | 3150 | 3486 | 3570 | 3620 | 3881 | 4538 |
